Zuverlässige Filtration & Schutz

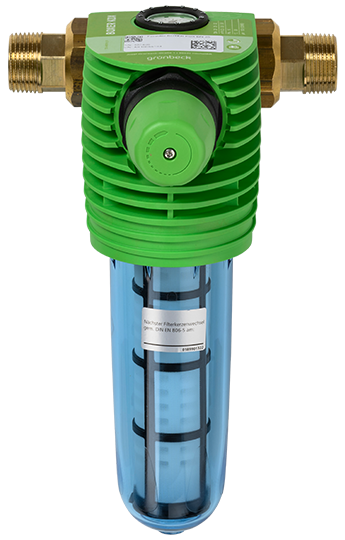

Der Grünbeck Feinfilter BOXER KDX

Die Feinfilter BOXER KDX sind zur Filtration von Trinkwasser bestimmt. Der Feinfilter BOXER KDX mit Druckminderer ist zusätzlich zur Einstellung des Nachdrucks auf der Entnahmeseite geeignet. Die Feinfilter BOXER KDX sind nach den Vorgaben der DIN EN 13443-1 und der DIN 19628 konstruiert und zum Einbau in die Trinkwasserinstallation nach DIN EN 806-2 (Einbau unmittelbar nach der Wasserzähleranlage) bestimmt.

Feinfilter BOXER KDX - zum Schutz der Hauswasserinstallation

Sie schützen die Wasserleitungen und die daran angeschlossenen wasserführenden Systemteile vor Funktionsstörungen und Korrosionsschäden durch ungelöste Verunreinigungen (Partikel), wie z. B. Rostteilchen, Sand usw.. Das ungefilterte Trinkwasser strömt durch die Eingangsseite in den Filter und dringt dann von außen nach innen durch die Filterkerze zum Reinwasserausgang. Dabei werden Fremdpartikel mit einer Größe von > 100 μm zurückgehalten. Die Filterkerze ist gemäß DIN EN 806-2 spätestens alle 6 Monate zu wechseln. Abhängig von Größe und Gewicht bleiben Fremdpartikel an der Filterkerze haften oder sie fallen direkt nach unten in die Filterglocke.

Zusätzlich kann mit dem durchflussoptimierten, nach DIN EN 1567 ausgelegten Druckminderer des Feinfilters BOXER KDX der Nachdruck auf der Entnahmeseite auf 1 – 6 bar (Werkseinstellung 4 bar) eingestellt werden.



Eigenschaften

  • Anschlussflansch inkl. Wasserzählerverschraubungen aus entzinkungsbeständigem Messing mit Dichtungen und Edelstahlschrauben
  • Stützgewebe aus hochwertigem Kunststoff für Dauereinsatz
  • Wartungsring zum Einstellen des nächsten Wartungstermins (Filterwechsel)
  • Transparent-blaue Filterglocke von Hand schraubbar
  • Auswechselbare Filterkerze aus Polyestergewebe (Filterfeinheit 100 μm in der Standardausführung; 50 μm, 20 μm und 5 μm nachrüstbar)
  • Alle wasserberührten Teile entsprechen der Trinkwasserverordnung. Prüfgrundlagen: KTW, DVGW W 270, DIN 50930-6

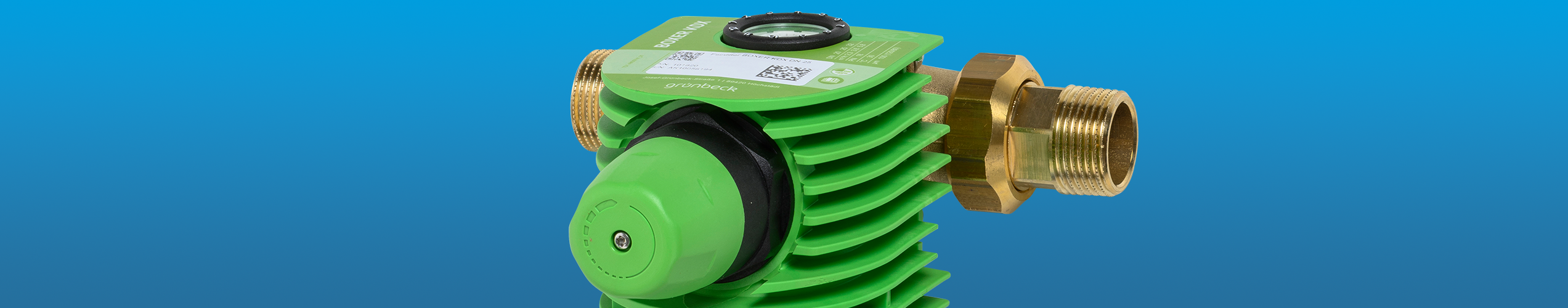

  • Beim BOXER KDX ist im Filterkopf ein Druckminderer mit Manometer zur Einstellung und Anzeige des Nachdrucks auf der Ausgangsseite integriert
  • Alle Materialien recycelbar

Technische Daten

BOXER KDX
3/4" 1" 1 1/4"
Durchflussleistung BOXER KDX, nach DIN EN 1567 [m³/h] 2,3 3,6 5,8
Einbaulänge ohne Verschraubungen [mm] 100 100 100
Einbaulänge mit Verschraubungen [mm] 185 182 191
Bauhöhe BOXER KDX [mm] 277 277 277
Bestell-Nr. BOXER KDX 101815 101820 101825
