Neutralisation fiable des condensats

La GENO-Neutra FNH-420-R de Grünbeck

La GENO-Neutra FNH-420-R sert à la neutralisation (augmentation du pH > 6,5) de l’eau condensée provenant de chaudières fioul et gaz (chaudières à condensation) et/ou de systèmes d’évacuation des fumées en aluminium, acier inoxydable, plastique, graphite, verre et céramique. Les prescriptions normatives relatives aux condensats et leur neutralisation sont respectées. (ATV-DVWK-A 251, DIN 4716-1, DVGW VP 114).

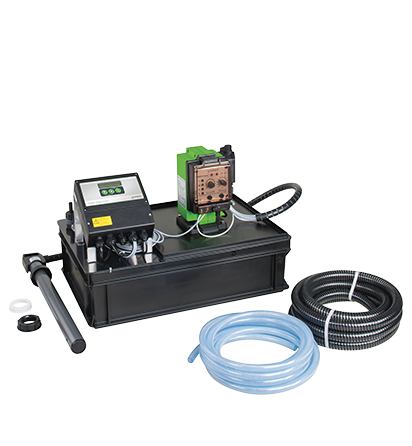

GENO-Neutra FNH-420-R

Neutralisation des condensats pour les chaudières gaz et fioul à condensation

Le condensat s’écoule à travers un filtre dans le réservoir de neutralisation. Le condensat y est mis en circulation et le pH est élevé par le dosage du neutralisant et surveillé. Lorsque le pH admissible (> 6,5) est atteint, le condensat est pompé vers la canalisation. La commande GENO-Neutra-matic régule et surveille toutes les fonctions essentielles de l’installation, l’écran affiche notamment le pH du condensat, ainsi que les niveaux.

Le niveau dans le réservoir de neutralisation est en outre surveillé par le capteur de niveau, et si la hauteur critique de remplissage est dépassée, un contact avertisseur sans potentiel est enclenché pour signaler le trop-plein. Un second contact avertisseur sans potentiel permet d’effectuer un arrêt de sécurité de la chaudière à condensation parallèlement au contact avertisseur (message de trop-plein) ou en différé. Un troisième contact sans potentiel s’enclenche lorsque l’intervalle de service défini est écoulé ou si les valeurs limites définies pour l’alarme pH ne sont pas atteintes ou dépassées durant la phase de pompage.

En outre, une sortie sans potentiel est disponible pour le pH réel 4 à 20 mA (pH 0,0 – 14,0), ainsi qu’un contact avertisseur centralisé sans potentiel sur la pompe de dosage GENODOS.

  • Neutralisation de l’eau de condensation en provenance de chaudières gaz et fioul à condensation
  • Commande GENO-Neutra-matic
  • Dosage du liquide automatique et proportionnel au volume

Caractéristiques techniques


GENO-Neutra FNH-420-R
Puissance de neutralisation max. [l / h] 420
Température du condensat [°C] 5 - 40
Flexible d’alimentation/de trop-plein/d’évacuation [DN] 25 / 25 / 12
Hauteur du raccord d’arrivée / de trop-plein [mm] 105
Hauteur de refoulement de la pompe à 420 l / h [m] 3
Raccordement électrique au secteur [V / Hz] 2 x câble secteur 230 / 50
Agent neutralisant GENO-Neutrox
Réf. 410540
