Accessoires pour la neutralisation du condensat

La station de relevage des eaux usées AH-300

La station de relevage des eaux usées de type AH-300 est une station de relevage à fonctionnement automatique pour le refoulement de condensat neutralisé provenant de chaudières à condensation, de condensat de chaudières gaz à pH > 3, eau claire ou eau industrielle légèrement sale. Ne convient pas à l’eau salée (par ex. provenant d’installations d’adoucissement) ou à l’eau contenant du chlore.

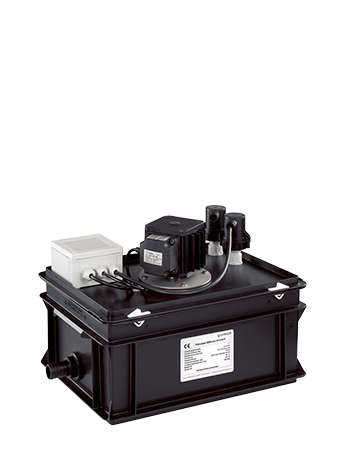

Station de relevage des eaux usées AH-300

Accessoires pour la neutralisation du condensat

L’appareil possède un bac collecteur avec un raccord d’arrivée pour un flexible DN 20 ou DN 25. L’équipement inclut également une pompe commandée par le niveau avec tamis ainsi qu’un clapet anti-retour et un tuyau d’évacuation DN 12 de 6 m de long. L’avertissement contre le trop-plein est garanti : un commutateur de niveau avec contact inverseur sans potentiel signale les dysfonctionnements. La station de relevage des eaux usées AH-300 a été conçue pour un fonctionnement en continu.

L’eau de condensation passe dans le réservoir collecteur de la station de relevage des eaux usées, puis est pompée vers la canalisation par la pompe d’alimentation à commande par niveau. La pompe d’alimentation s’enclenche quand le niveau atteint 80 mm environ et s’arrête à nouveau quand il atteint 55 mm environ. Le panier filtrant intégré protège la pompe des impuretés les plus grossières. Le clapet anti-retour permet de bloquer le reflux dans le réservoir collecteur lorsque la pompe est désactivée.

Il est possible d’utiliser un deuxième contact d’avertissement de trop-plein à contact inverseur sans potentiel pour l’émission externe de messages de défaut ou l’arrêt du générateur de chaleur. Le contact d’avertissement de trop-plein s’enclenche lorsque le niveau atteint environ 120 mm et se désactive quand il revient à 95 mm environ. L’alarme temporisée optionnelle (voir Accessoires) à raccorder au contact d’avertissement de trop-plein permet de désactiver le générateur de chaleur, parallèlement au message de défaut ou en différé.

Avantages de la station de relevage des eaux usées AH-300

  • Station de relevage à fonctionnement automatique
  • Clapet anti-retour
  • Avertissement de trop-plein
  • Refoulement de condensat neutralisé (pH >3)
  • Refoulement de l’eau claire
  • Refoulement de l’eau industrielle légèrement sale
